オベリスク（四角錐台）体積の公式で残土を見積もる！Excel計算付きガイド

オベリスクの公式とは、四角錐台（オベリスク）の体積を計算するための数学的な式です。この公式を使うことで、上下の底面が相似な四角形で、側面が台形となる立体の体積を正確に求めることができます。

オベリスクの公式は、測量や建築、工学などの分野で広く活用されています。ここでは、オベリスクの基本的な形状と、その公式が実際に使われる場面について詳しく解説します。

▼簡単に自動計算したい方は以下の記事から行ってください。

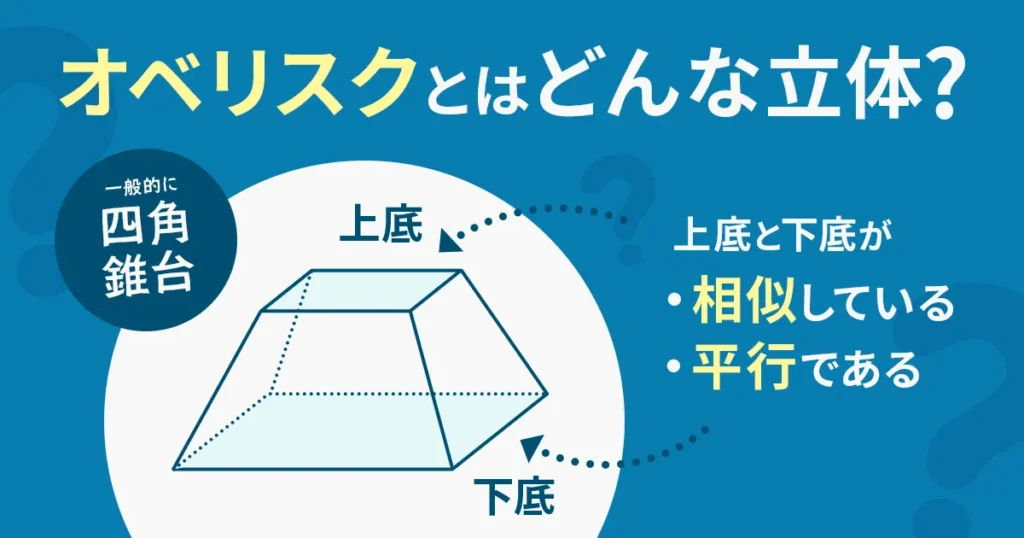

オベリスクとはどんな立体？

オベリスクは、上下の底面が相似な四角形で、それらが平行に配置された立体のことを指します。エジプトの古代建造物として知られるオベリスク（方尖塔）とは異なり、数学では四角錐台と呼ばれることが一般的です。オベリスクの特徴は、上底と下底が平行な平面にあり、それぞれが相似な四角形であることです。側面は4つの台形で構成されており、上底の各頂点と下底の対応する頂点を結ぶ辺が存在します。

オベリスクの形状は以下の要素で定義されます。

• 下底：底面にある大きい方の四角形
• 上底：上部にある小さい方の四角形
• 高さ：上底と下底の間の垂直距離
• 側面：上底と下底を結ぶ4つの台形

オベリスクは一般的な角柱と異なり、上底と下底のサイズが違うため、側面が傾斜しています。この特徴により、オベリスクの公式は単純な角柱の体積計算式とは異なる形となります。

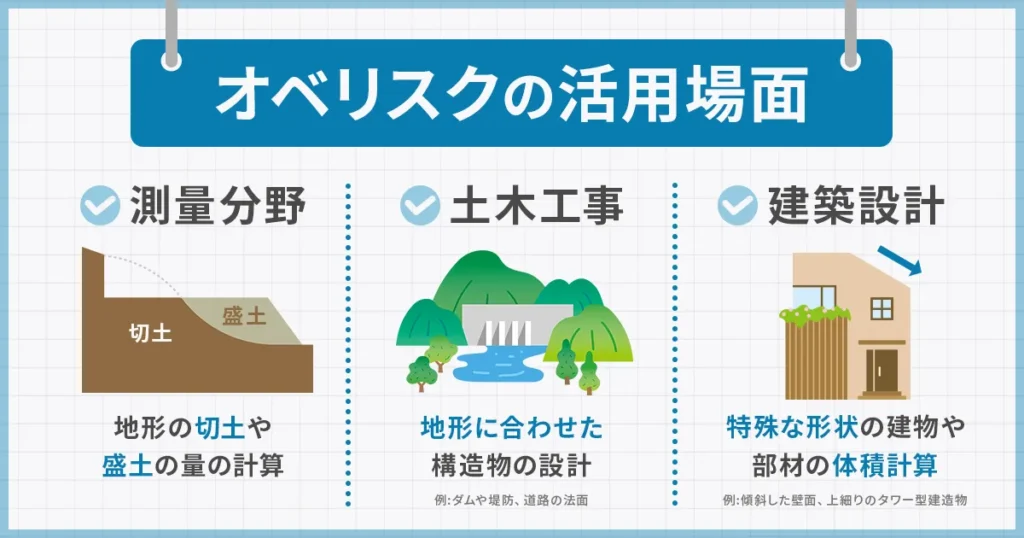

オベリスクが使われる場面（測量・土木・建築など）

オベリスクの公式は、様々な実務分野で重要な役割を果たしています。

特に測量・土木・建築の現場では、オベリスクの公式を用いた体積計算が不可欠です。それぞれの分野での具体的な活用シーンを見ていきましょう。

測量分野での活用

測量の分野では、地形の切土や盛土の量を計算する際にオベリスクの公式が活用されます。例えば、斜面の一部を切り取る場合、その土量をオベリスクとみなして体積を算出します。地形測量では、不規則な地表面を複数のオベリスク状の小区画に分割し、それぞれの体積を合算することで全体の土量を求めることができます。正確な土量計算は工事コストや工期の見積もりに直結するため、オベリスクの公式の理解は測量技術者にとって必須の知識です。

土木工事における応用

土木工事においては、ダムや堤防、道路の法面などの設計・施工時に、オベリスクの公式を用いた体積計算が頻繁に行われます。特に、地形に合わせた構造物を設計する際には、オベリスクで近似して体積を算出することが一般的です。道路建設では、路床や路盤の土量計算にオベリスクの公式が用いられ、必要な資材量の正確な見積りに貢献しています。この計算精度は工事の品質や安全性に影響するため、オベリスクの公式の正確な適用が求められます。

建築設計での利用

建築分野では、特殊な形状をした建物や部材の体積計算にオベリスクの公式が使われることがあります。例えば、先細りした柱や台形状の壁など、規則的に断面が変化する部材の体積を求める際に有用です。モダン建築でよく見られる傾斜した壁面や、上階に行くほど小さくなるタワー型建築物の体積計算にもオベリスクの公式は不可欠です。また、コンクリート打設量の計算などにも応用されており、材料の正確な見積りに貢献しています。

オベリスクの体積を計算する公式と使い方

オベリスクの体積を正確に計算するためには、専用の公式と必要な寸法を正しく理解することが重要です。ここでは、オベリスクの公式の構造と各寸法の意味、そして計算時の確認ポイントについて詳しく解説します。

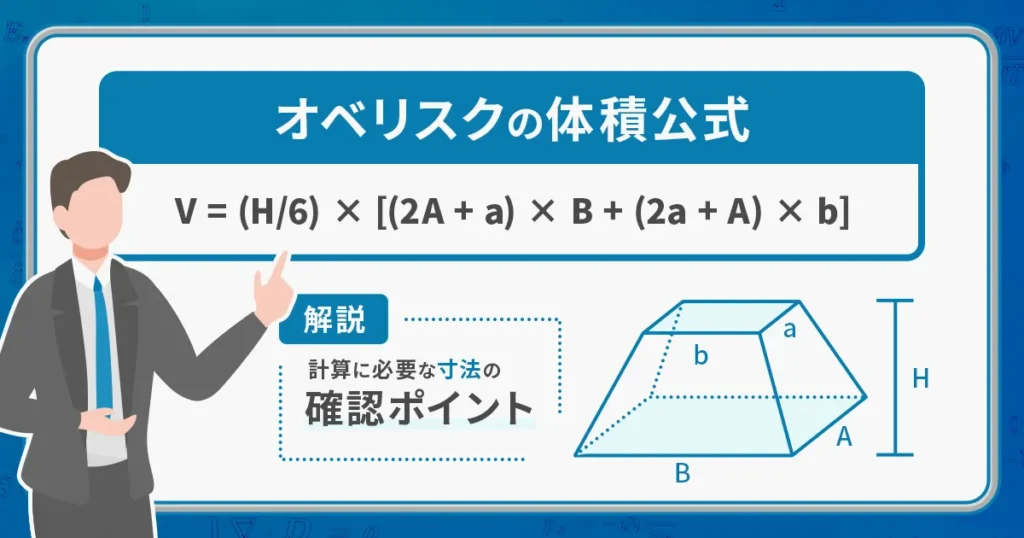

オベリスクの体積公式の構造と寸法の意味

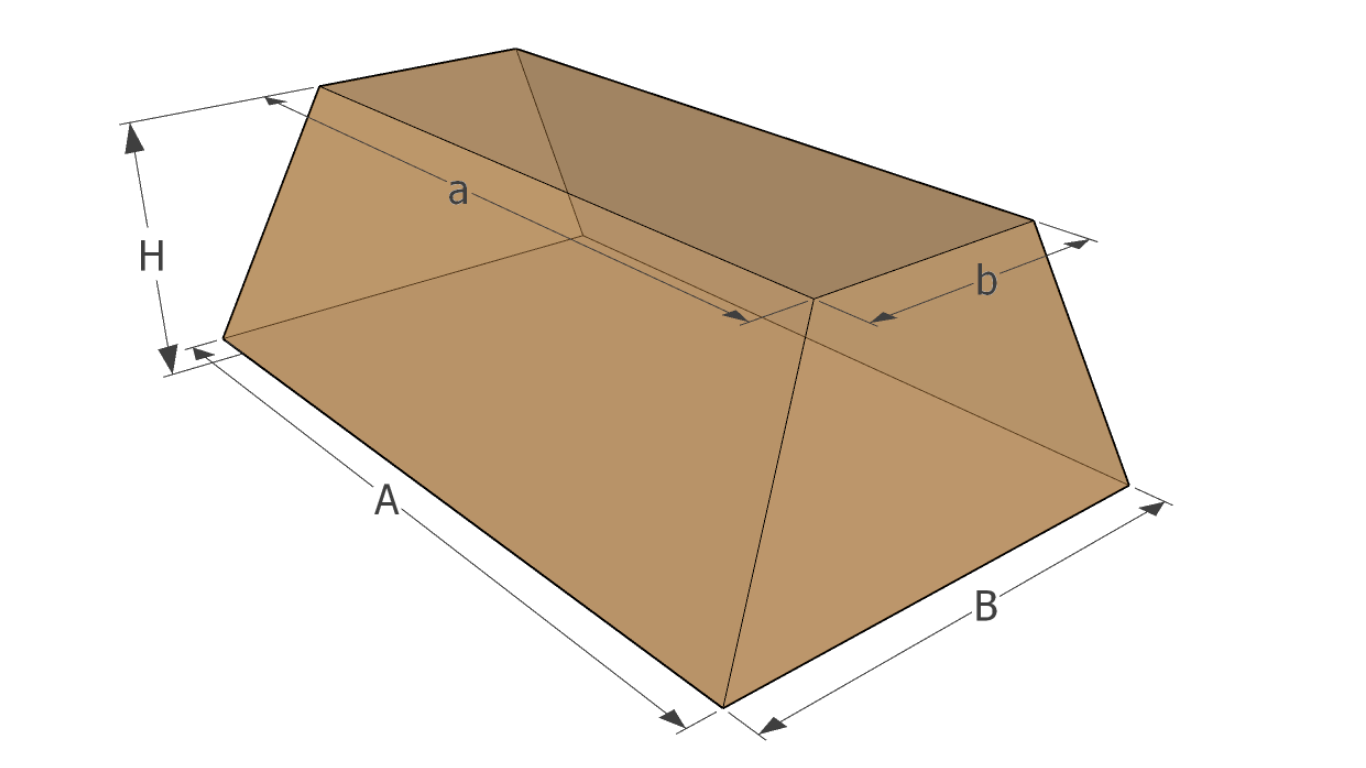

オベリスクの体積を求める公式は以下のように表されます。

V = (H/6) × [(2A + a) × B + (2a + A) × b]

この公式で使われている各記号には、それぞれ以下のような意味があります。

• V：オベリスクの体積
• H：オベリスクの高さ（上底と下底の間の垂直距離）
• A：下底の長さ（底面にある大きい方の四角形の長辺）
• B：下底の幅（底面にある大きい方の四角形の短辺）
• a：上底の長さ（上面にある小さい方の四角形の長辺）
• b：上底の幅（上面にある小さい方の四角形の短辺）

この公式は、オベリスクを数学的に分解して考えることで導かれます。まず、オベリスクの体積は、上底と下底の面積および両者の間にある中間断面の面積を考慮して計算されます。上底の面積は a × b、下底の面積は A × B となります。公式の中の (2A + a) や (2a + A) などの項は、上底と下底の寸法を組み合わせて中間部分の形状を数学的に表現しています。

この公式によって、オベリスクのような複雑な立体の体積も、簡単に計算することができるのです。

計算に必要な寸法の確認ポイント

オベリスクの体積を正確に計算するためには、以下のポイントに注意して寸法を確認することが重要です。

上底と下底の対応関係

上底と下底の長さと幅は、必ず対応する辺同士で測定する必要があります。つまり、下底の長辺Aに対して上底の長辺aを、下底の短辺Bに対して上底の短辺bを対応させなければなりません。この対応関係が誤っていると、計算結果が大きく異なってしまいます。

高さの測定位置

オベリスクの高さHは、必ず上底と下底の間の垂直距離を測定します。側面の傾斜に沿った距離ではないことに注意してください。実際の測量では、測定器を用いて垂直に高さを測ることが重要です。傾斜面の長さを誤って高さとして使用すると、体積が過大評価されてしまいます。

単位の統一

すべての寸法は必ず同じ単位で揃えなければなりません。例えば、長さと幅をメートル単位で測った場合、高さもメートル単位で統一する必要があります。異なる単位が混在していると、計算結果は正しくなりません。最終的な体積の単位は、使用した長さの単位の3乗（例：m³）となります。

四捨五入の影響

実務では、測定値を四捨五入することがありますが、これが計算精度に影響を与えることがあります。特に大きな構造物の体積計算では、わずかな誤差が大きな違いとなって現れるため、可能な限り高精度な測定値を用いることが望ましいです。必要に応じて、最終結果のみを適切な桁数に丸めるようにしましょう。

オベリスクの公式を使った体積の計算例

オベリスクの公式を実際に使って体積を計算する方法を紹介します。具体的な数値を使った計算例や、単位換算時の注意点について解説しますので、実務で即活用できるようにしていきましょう。

▼簡単に自動計算したい方は以下の記事から行ってください。

実際の数値を用いた計算ステップ

オベリスクの体積計算をステップバイステップで解説します。以下の具体的な数値例を用いて計算手順を見ていきましょう。

このように、オベリスクの体積は99.0立方メートルとなります。この計算例では、すべての寸法がメートル単位で統一されているため、最終的な体積の単位も立方メートル（m³）となります。

単位換算や注意点

オベリスクの体積計算において、単位換算や計算時の注意点についてまとめます。これらのポイントを押さえることで、より正確な計算結果を得ることができます。

単位換算の基本

オベリスクの計算では、すべての測定値を同じ単位系に揃えることが重要です。単位換算の主なパターンとしては以下があります。

• センチメートルからメートルへの換算：値を100で割る（例：250cm → 2.5m）
• ミリメートルからメートルへの換算：値を1000で割る（例：3500mm → 3.5m）
• メートルからキロメートルへの換算：値を1000で割る（例：2500m → 2.5km）

体積の単位換算では、長さの3乗で変化することに注意してください。

• m³からcm³への換算：値に1,000,000を掛ける（例：2m³ → 2,000,000cm³）
• cm³からm³への換算：値を1,000,000で割る（例：5,000,000cm³ → 5m³）

計算時の注意点

数値の丸め処理

計算の途中で数値を丸めると誤差が生じます。できるだけ最終結果のみを適切な有効数字で丸めるようにしましょう。特に大規模な土木工事では、わずかな誤差が大きな違いになります。

対応する辺の確認

上底と下底の対応する辺を正しく特定しなければなりません。長辺同士、短辺同士を対応させることが重要です。実際の形状によっては、視覚的に判断しにくい場合もあるので注意しましょう。

非対称形状への対応

オベリスクが完全な相似形でない場合（例：台形状の上底と長方形の下底）は、標準的なオベリスクの公式が適用できないことがあります。そのような場合は、立体を複数の単純な形状に分割して計算する必要があります。

実測値の精度

実際の測量では測定誤差が発生します。特に大規模な地形などでは、複数の測点からデータを取得し、平均値を用いるなどの工夫が必要です。

体積の単位表記

最終結果を報告する際は、適切な単位（m³、cm³など）を明記し、必要に応じて有効数字の桁数も記載しましょう。土木工事の場合は通常「m³」や「立方メートル」で表記します。

これらの注意点を押さえておくことで、オベリスクの公式を用いた体積計算をより正確に行うことができます。実務においては、計算の信頼性が工事の品質や安全性に直結するため、慎重に対応することが重要です。

Excelでオベリスクの体積を簡単に計算する方法

Excel（エクセル）を使えば、オベリスクの体積計算を効率的に行うことができます。複雑な計算式も自動化でき、何度も繰り返し利用できるため、測量や建築、土木工事などの現場で大変役立ちます。ここでは、Excelでオベリスクの体積を計算するための具体的な方法を解説します。

関数を使った自動計算の手順

Excelでオベリスクの体積を計算するための手順を、分かりやすく説明します。

STEP1：基本的なスプレッドシートの作成

まず、必要な寸法データを入力するためのスプレッドシートを作成します。

1. 新しいExcelファイルを開きます。
2. A列に各寸法の名称を入力します。
   • A1: 「オベリスクの寸法」
   • A3: 「高さ (H)」
   • A4: 「下底の長さ (A)」
   • A5: 「下底の幅 (B)」
   • A6: 「上底の長さ (a)」
   • A7: 「上底の幅 (b)」
   • A9: 「計算結果」
   • A10: 「体積 (V)」
3. B列に各寸法の値を入力できるようにします。
   • B3～B7: 数値を入力する欄
   • B10: 計算結果が表示される欄

STEP2：オベリスクの体積計算式の設定

B10セルにオベリスクの体積を計算する数式を入力します。

=B3/6((2B4+B6)B5+(2B6+B4)*B7)

この数式は、オベリスクの公式 V = (H/6) × [(2A + a) × B + (2a + A) × b] を直接Excelに落とし込んだものです。

STEP3：書式設定と単位の追加

計算結果をより見やすくするための書式設定を行います。

1. B10セルを選択し、「ホーム」タブの「数値」グループから「桁区切りスタイル」を選択します。
2. 小数点以下の桁数は必要に応じて設定します（通常は2桁程度）。
3. 単位を表示するには、カスタム書式を使用します。セルを右クリックして「セルの書式設定」を選択し、「ユーザー定義」で「#,##0.00 “m³”」と入力します。

STEP4：入力値の検証

数値入力時のミスを防ぐため、データ検証を設定します。

1. B3～B7のセルを選択します。
2. 「データ」タブから「データの入力規則」を選択します。
3. 「設定」タブで「以上」を選び、最小値を「0」に設定します。
4. 「エラーメッセージ」タブに「正の数値を入力してください」などのメッセージを設定します。

これで、オベリスクの体積を簡単に計算できるExcelシートの完成です。各寸法の値をB3～B7に入力するだけで、自動的に体積が計算されます。

よくあるエラーとその対処法

Excelでオベリスクの体積計算を行う際に発生しがちなエラーと、その対処法を解説します。

1. #DIV/0! エラー

症状

計算結果に「#DIV/0!」が表示される。

原因

高さ（H）のセルが0または空白になっていると、0で割ることになるためこのエラーが発生します。

対処法

• IFERROR関数を使用してエラーを処理します。

=IFERROR(B3/6*((2*B4+B6)*B5+(2*B6+B4)*B7), “データを入力してください”)

• または、IF関数を使用して0チェックを行います。

=IF(B3>0, B3/6*((2*B4+B6)*B5+(2*B6+B4)*B7), “高さを入力してください”)

2. 値が大きすぎる/小さすぎる

症状

計算結果が現実的でない数値（極端に大きい/小さい）になる。

原因

単位の不統一や入力ミスが考えられます。例えば、メートルとセンチメートルが混在している場合など。

対処法

• すべての入力値の単位が統一されているか確認します。
• 入力欄の近くに単位を明記して、ユーザーがどの単位で入力すべきかを明確にします。
• 入力値の範囲チェックを追加します。

3. 計算式の入力ミス

症状

計算結果が予想と大きく異なる。

原因

公式の入力ミスやセル参照の誤りが考えられます。

対処法

式を分解して段階的に計算することで、どこで問題が発生しているか確認します。

例えば、以下のように中間計算を別セルに分けて行います。

C3: =2*B4+B6 (下底関連の計算)
C4: =2*B6+B4 (上底関連の計算)
C5: =C3*B5 (下底面積の調整項)
C6: =C4*B7 (上底面積の調整項)
B10: =B3/6*(C5+C6) (最終計算)

4. 数式が上書きされる

症状

計算式が入力されているセルに誤って数値を直接入力してしまい、数式が消える。

対処法

計算結果を表示するセルを保護します。

「校閲」タブから「シートの保護」を選択し、ユーザーが入力すべきセルのみロックを解除します。

Excelのオベリスクの公式プレゼント

より使いやすいオベリスクの体積計算ツールとして、以下のような高機能なExcelテンプレートを作成しました。このテンプレートは無料でダウンロードしてすぐに使えます。

＼無料で簡単1分でダウンロード ／

使用方法

1. 当サイトの「ダウンロードページ」からExcelテンプレートをダウンロードします。
2. ダウンロードしたExcelファイルを開きます。
3. 黄色で塗られたセルに必要な寸法データを入力します。
4. 自動的に計算結果が表示されます。
5. 必要に応じて単位を変更したり、計算結果を保存したりできます。

このテンプレートを使えば、オベリスクの体積計算が簡単かつ正確に行え、作業効率が大幅に向上します。土木測量や建築設計のプロフェッショナルにとって、日常業務をサポートする強力なツールとなるでしょう。

まとめ｜オベリスクの公式を理解して体積計算を正確に！

オベリスクの公式について、その基本的な概念から実際の計算方法までを詳しく解説してきました。オベリスクは上底と下底が相似な四角形で構成される四角錐台であり、その体積計算には専用の公式 V = (H/6) × [(2A + a) × B + (2a + A) × b] を使用します。

この公式を正しく適用するためには、各寸法の意味を理解し、測定を正確に行うことが重要です。高さ(H)、下底の長さと幅(A,B)、上底の長さと幅(a,b)を適切に測定し、単位を統一することで、精度の高い計算結果が得られます。

実務においては、Excelなどのツールを活用することで、計算の効率化と正確性の向上が図れます。また、測量・土木・建築など各分野での活用方法を理解することで、オベリスクの公式の実用的な価値を最大限に引き出すことができます。

正確な体積計算は、コスト見積もりや資材計画などに直結する重要な要素です。本記事で解説したオベリスクの公式の知識を活かし、より精度の高い計算を実現してください。
